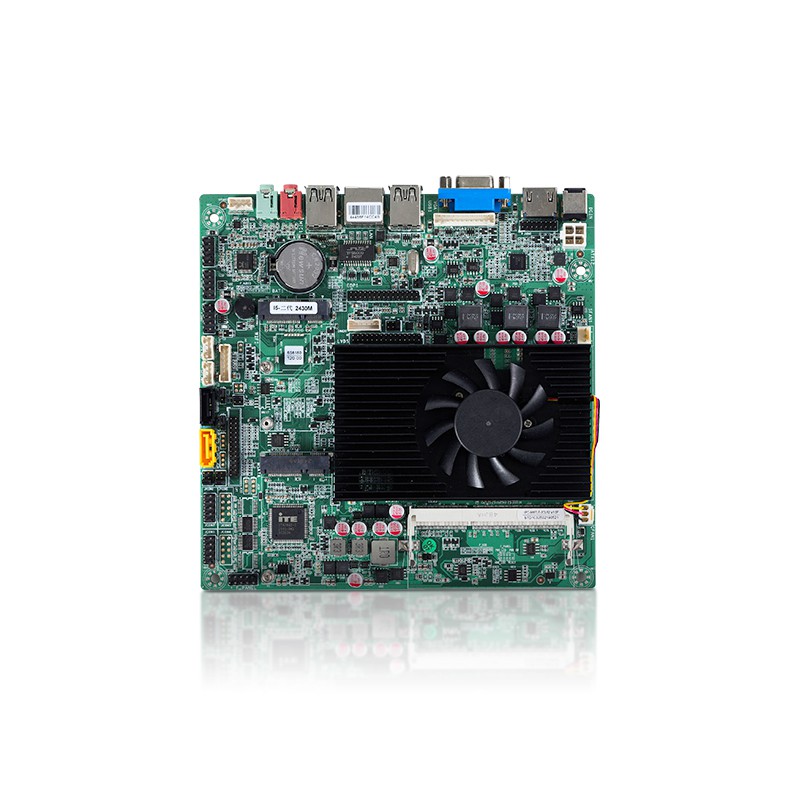

Hvad er en funktionel PCB-prototype?
En funktionel PCB-prototype er et nøgletrin i at flytte et kredsløbsdesign fra teori til virkelighed. Det er en fungerende prototype, adskilt fra en, der udelukkende er skabt til visuel demonstration. Den fokuserer på den komplette realisering af kredsløbsfunktioner og kan bruges til funktionel testning, ydelsesevaluering og strukturelle tilpasningstjek-og bringer den tæt på en virkelig operationel PCB-prototype.
Den består typisk af en eller et lille antal PCB'er, og den bør valideres på tværs af følgende dimensioner:
- Form & Fit
- Funktionalitet
- Materialestyrke og tolerance
- Fremstillingsevne og arbejdsmekanisme
Hvorfor udføre en funktionel PCB-prototype?
1. Et nøgletrin i at verificere designgennemførlighed Brugt til at bekræfte, om kredsløbet fungerer efter hensigten, hjælper det med at opdage designfejl før masseproduktion, hvilket i høj grad reducerer risikoen for dyrt omarbejde senere.

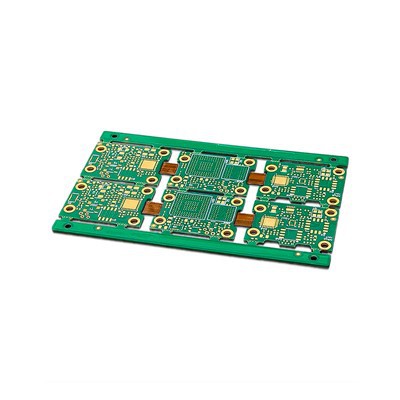

2. Understøtter en række forskellige strukturer og kompleksiteter Vælg den rigtige struktur, materialer og overfladefinish for at opfylde forskellige signalintegritet og pladskrav. Valgmulighederne omfatter, men er ikke begrænset til: Enkelt-lag, fler-lag, stiv, fleksibel, stiv-flex, HDI, høj-frekvens og metal-baserede PCB'er Overfladefinish: guld, tin-sprøjtet, OSP, osv. IATF16949-sikrer direkte adgang til europæiske og amerikanske markeder
3. Hybrid SMT- og THT-processer Understøtter både overflade-montering (SMT) og gennemgående-hul (THT)-samling for at passe til forskellige komponenter og testbehov:
- SMT: Ideel til små komponenter med høj-densitet
- THT: Velegnet til dele med stor-effekt og lettere manuel fejlfinding
- Hybrid: Fleksible kombinationer til komplekse prototypedesigns
4. Hurtig iteration og optimering Muliggør hurtige ændringer og test, der hjælper med at forkorte udviklingscyklusser. Designere kan justere layout og komponentvalg hurtigt baseret på testfeedback.
5. Understøtter produktcertificering og investordemonstrationer En funktionel PCB-prototype kan fungere som en "fungerende prototype" til præ-certificeringsverifikation (f.eks. CE, FCC) og til at demonstrere gennemførlighed for investorer.
Funktionel verifikationsproces og faser
Ved starten af udviklingen producerer vi en Engineering PCB-prøve for at verificere den skematiske, routinglogik og komponentplacering. Dette er ofte parret med en teknisk PCB-prototype til flere iterationer, hvilket sikrer, at elektrisk ydeevne, signalintegritet og termisk styring opfylder kravene. Vi går derefter over til mere strenge tests, herunder:
- Funktionstest PCB: Simulerer ekstrem temperatur, fugtighed og EMI for at verificere stabilitet og sikkerhed
- Testet PCB-prototype: Har bestået indledende test og bruges til lang-driftsvalidering
- Prototypeverifikationstavle: Endelig verifikation før certificering, understøtter CE, FCC, RoHS og andre standarder
Produktionskapacitet og teknisk support tilbyder STHL
- Syv Panasonic NPM-D3 høj-SMT-linjer, der er i stand til 01005-placering og 0,25 mm BGA-lodning
- AOI-inspektion, røntgenloddeforbindelsesanalyse (5 μm opløsning) og flyvende sondetest for fuld dækning
- 72-timers fremskyndet prøveproduktion til medicinske/bilsektorer uden minimumsordremængde
- DFM-analyse og optimering inden for 12 timer med én-til-teknikeropfølgning-
- Seks-måneders lager af nøglekomponenter med tre alternative løsninger inden for 12 timer
Anvendelsesscenarier Funktionelle PCB-prototyper er meget udbredt i
Medicinsk udstyr
Signalbehandlingstavler, bærbare diagnostiske controllere.
Bilelektronik
ADAS-moduler, køretøjskameracontrollere, kropskontrolmoduler.
Industriel kontrol
PLC moduler, sensor interface boards, industrielle kontrol bundkort.
Forbrugerelektronik
Smarte wearables, apparatkontroltavler, Bluetooth-højttalere.
STHL har tjent kunder i over 60 lande, med 75 % fra Europa og Nordamerika, og har dokumenteret leveringserfaring inden for medicinske, automobil- og industrisektorer.
FAQ
En funktionel PCB-prototype er den væsentlige bro fra design til marked. Ved at vælge de rigtige materialer, processer og testmetoder-og kombinere trinvis verifikation gennem Engineering PCB Sample, funktionelle test PCB og testede PCB Prototype stadier-kan dit produkt gå fra koncept til produktion hurtigere og med større selvtillid.
Opdag, hvordan vores funktionelle PCB-prototyping kan fremskynde dit projekt.
Kontakt vores ingeniørteam i dag påinfo@pcba-china.com.
