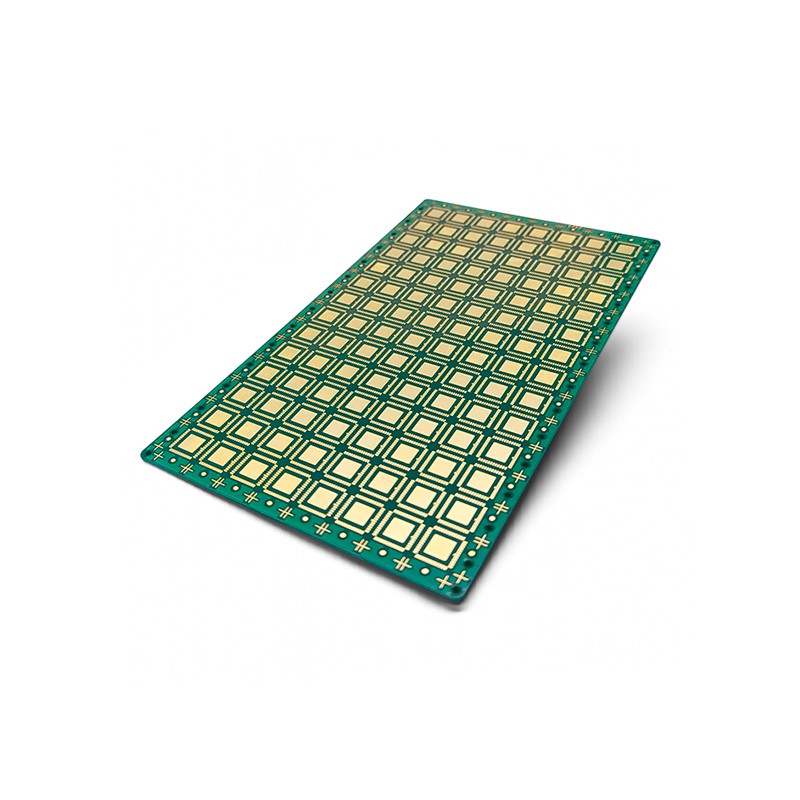

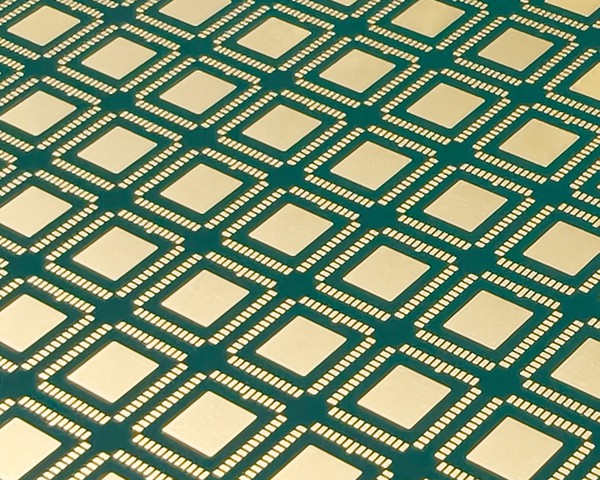

Hvad er et dobbeltsidet stift PCB?
Et dobbeltsidet stivt printkort er et trykt kredsløbskort (PCB), der bruger pletterede gennem-huller (PTH'er) til at opnå elektriske sammenkoblinger på et FR-4 stift PCB-substrat med kobberbeklædning på begge sider. Det er også almindeligvis omtalt som:
- Dobbelt lag stift PCB
- To-Stiv PCB
- 2-lags stift PCB
Sammenlignet med et enkeltlags stivt printkort eller et stivt 1-lags printkort giver det større routingfrihed og forbedret elektrisk ydeevne. Sammenlignet med flerlags PCB'er giver det fordele med hensyn til omkostninger og proceskompleksitet, hvilket gør det særligt velegnet til kredsløbsdesign med mellem-kompleksitet.
Kernestruktur og materialefordele
- Dobbelt-sidet kobber: Standard kobbertykkelse er 1 oz, som kan øges baseret på nuværende-bærekrav.
- Plated Through Hole (PTH): Muliggør elektrisk sammenkobling mellem de øvre og nedre lag og er kerneprocessen for dobbelt-printkort.
- Loddemaske og silketryk: Beskytter spor, forhindrer kortslutninger og markerer komponentbetegnelser og polaritet.
- FR-4 stift PCB-basismateriale: Tilbyder fremragende isolering, varmebestandighed og mekanisk styrke, velegnet til driftsmiljøer fra -40 grader til 125 grader. Dens stabile dielektriske konstant og gode termiske ydeevne gør den ideel til de fleste elektroniske produkter til generelle formål.
Nøgle produktionsprocespunkter (stive dobbeltsidede stive printkort)
- Panelskæring: Brug 41×49-tommer FR-4 store paneler til at skære til den nødvendige tykkelse (almindelige tykkelser: 1,0 mm, 1,6 mm, 2,0 mm).
- Boring: Præcis positionering sikrer justering mellem gennemgående-huller og puder; afgratning efter boring forhindrer ujævn kobberbelægning.
- Kobberbelægning: Afsætning af kobber på hullets vægge skaber en stabil ledende bane mellem de øvre og nedre lag; hulvægskvalitet påvirker direkte pålideligheden.
- Billedoverførsel og ætsning: Kredsløbsmønstre overføres ved hjælp af tør film og film; overskydende kobber ætses væk for at bevare kredsløbet.
- Loddemaske og legendetryk: Loddemasken beskytter kobberoverfladen og forhindrer loddebroer; forklaringen markerer komponentidentifikatorer, polaritet og andre detaljer.
- Overfladefinish: Almindelige finish omfatter HASL, ENIG og OSP; valget afhænger af loddeproces, opbevaringstid og omkostningsovervejelser.
Hvorfor vælge dobbeltsidede stive printkort?
|
Fordel |
Beskrivelse |
|
Omkostningsfordel |
Ingen laminering eller indvendige-lagsfremstilling som i flerlagsplader, hvilket reducerer produktionsomkostningerne med 30 %-50 %, ideel til volumenbudgetkontrol. |
|
Moden proces |
Eliminerer komplekse trin, forkorter produktionscyklusser med 20%-30%, med typisk levering på 7-10 dage for standardordrer. |
|
Fleksibelt design |
Øvre og nederste lag kan dirigeres skiftevis, hvilket reducerer trådkrydsning og signaltab. |
|
Nem installation |
Stiv struktur understøtter skruefastgørelse og kabinetmontering uden yderligere fleksibelt design. |
|
Nem vedligeholdelse |
Enkel struktur giver mulighed for lettere inspektion og reparation, velegnet til teknisk validering og efter-produktionsservice. |
Applikationsscenarier
- Forbrugerelektronik: Tv-bundkort, spillekonsoller, printerkontroltavler, kontrolmoduler til husholdningsapparater
- Bilelektronik: Vindueskontrolmoduler, motorstyringssystemer, sensorgrænsefladekort
- Industriel kontrol: PLC-kontroltavler, robotdrivertavler, sensoropsamlingsmoduler
- Strømforsyning: LED-driverkort, strømforsyninger, relækredsløb
- Medicinsk udstyr: Bærbare testere, patientmonitor orne
På disse områder kombinerer 2-lags stive PCB'er stabil ydeevne med omkostningsfordele, hvilket gør dem til en foretrukken løsning for ingeniører.
Vores produktions- og servicefordele
- Høj-præcisionsfremstilling: Dimensionstolerance Mindre end eller lig med ±0,1 mm, hvilket sikrer samlingsnøjagtighed.
- Stabilt procesflow: Præcisionsboring og kobberbelægning sikrer pålidelige forbindelser mellem lagene, hvilket forhindrer revner.
- Kvalitetssikring: Automatiseret optisk inspektion (AOI) og kontinuitetstest gennem-huller sikrer, at hvert kort fungerer første gang.
- Fleksibel kapacitet: Understøtter både små-batchprototyper og stor-produktion, der opfylder projektbehov på forskellige stadier.
- Fuld-processervice: Fra DFM-gennemgang til pakning og levering, hvilket reducerer kommunikationsomkostninger og forbedrer leveringseffektiviteten.
